  AI算力机房建造提速，数据中心电源向高频、高功率密度迭代，氮化镓（GaN）器材进一步抬升开关频率，传统规范化PQ磁芯难以统筹体积、损耗与散热束缚。本文对标英伟达800V HVDC高压母线kW全桥LLC变换器为样机，分立规范磁芯、拼接复合磁芯、定制一体化磁芯三套计划横向实测比照，依托Frenetic磁性仿真东西完结磁芯尺度、漏感、损耗迭代仿真，完好整理一体化磁芯开发流程、实测性能与分场景选型战略，为高密度AI服务器磁性元件规划供给工程参阅。

  惯例LLC规划思路分为分立磁件、复合拼接磁芯、全定制一体化磁芯三个梯度，也是电源工程师选型迭代的通用途径。

  职业保存老练计划，变压器、谐振电感分隔选型规范磁芯，故意压低变压器漏感，谐振电感独自完结。

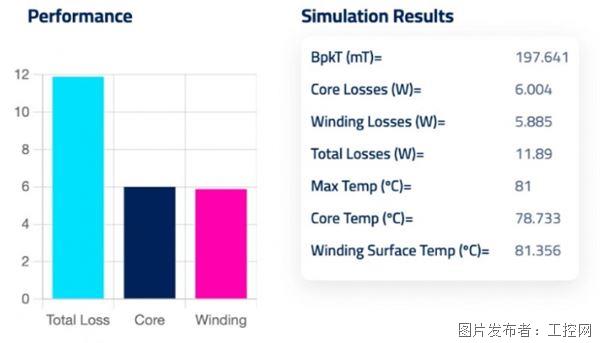

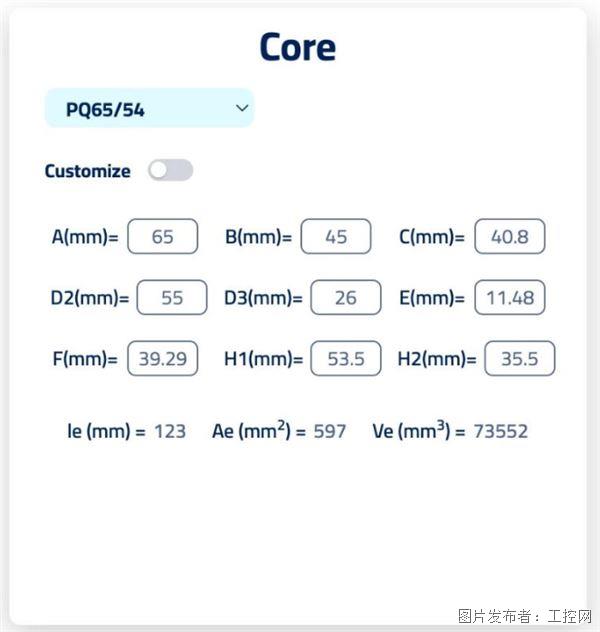

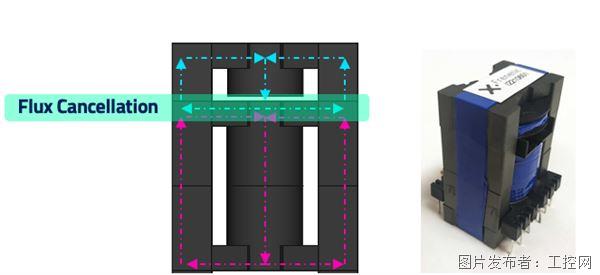

  在不定制开模前提下，选用PQ65/54主体+半片PQ65磁芯叠加的拼接结构，把变压器与谐振电感集成单只磁件：运用中心磁柱磁通彼此抵消原理，省去独立电感的外壳与装置空间，是介于分立与定制之间的性价比计划。

  短板：受规范磁芯固有外形束缚，整机高度无法持续紧缩，绕组散热优化空间存在束缚，无法把谐振电感彻底依托变压器漏感完结。

  大都中低端数据中心电源会停步于此计划，但高端AI电源受整机结构限高束缚，有必要走向磁芯定制化。

  3、优化散热+下降铁损：增大磁芯集聚截面积Ae、优化绕组开窗结构，便利绕组紧贴铝壳散热。

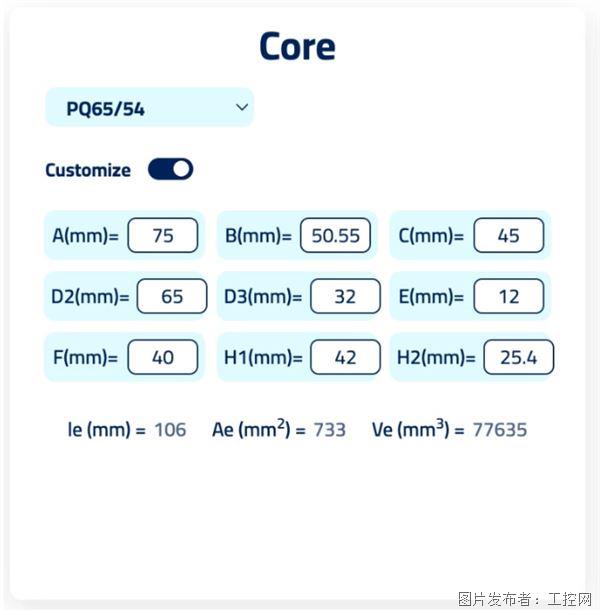

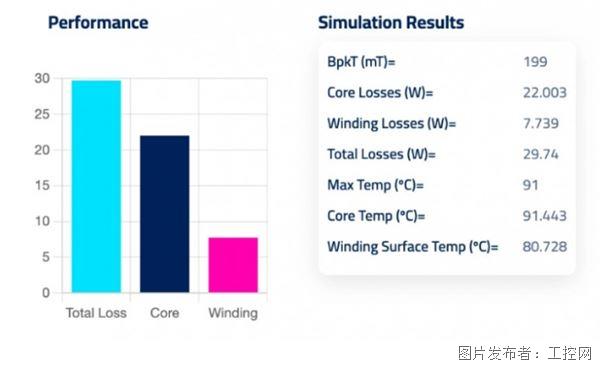

  1. 加宽磁芯中柱，终究Ae提高至733mm²，Bmax下降超10%，铁损从22W降至17W（铁损和磁通密度非线性相关，磁通小幅下降，铁损下降约20%）；

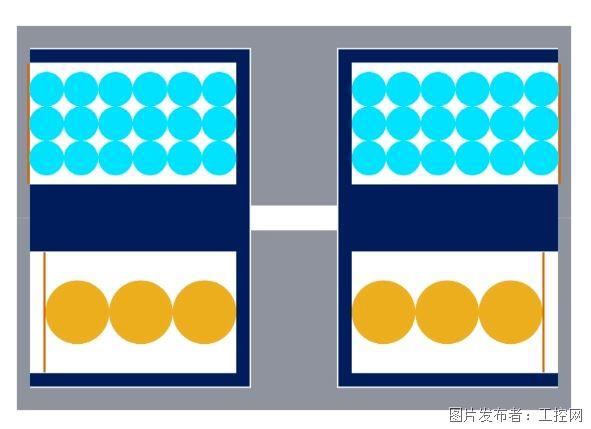

  2. 固定总高度H1=42mm，磁芯壁厚遵从飞磁（Ferroxcube）工艺下限8mm，优化绕组开窗：原开窗35.5×29mm→新开窗25×33mm，开窗面积小幅减缩但绕组显露面积添加，大幅改进铝壳灌封散热；

  3. 原边副边绕组间添加绝缘阻隔垫片，拉大绕组距离抬升漏感至41μH，完美代替40μH外置谐振电感，完结单磁件集成变压器+谐振电感两层功用。

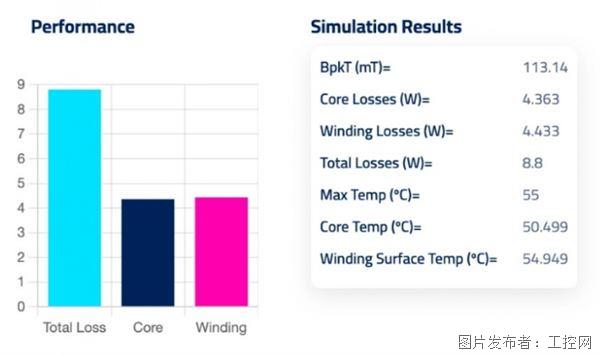

  一体化磁件总损耗37.57W，比较分立计划损耗更低；环境和温度25℃时，磁件最高温升仅86℃，满意数据中心长期满载运转要求。

  短板：需要向Ferroxcube等磁芯厂商开模定制，前期开模本钱更高，合适大批量高端AI服务器电源项目。

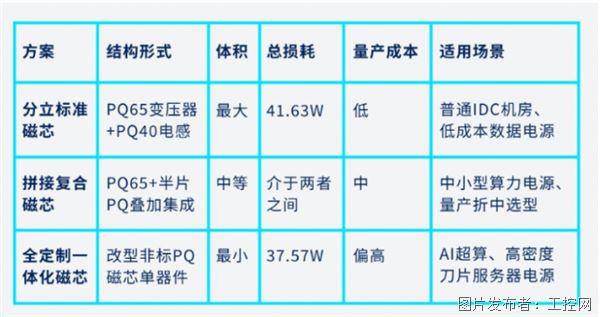

  3. AI高密度算力、整机限高苛刻：定制一体化磁芯是最优解，也是未来高压LLC磁性规划干流方向。

  量产落地：完结尺度建模后交给Ferroxcube等铁氧体厂商，由厂家结合烧结、模具工艺做尺度优化评定后开模出产；

  进阶优化：后续可在原副边绕组之间增设铁氧体磁环，逐渐提高漏感，持续紧缩磁芯高度。

  定制磁芯不是规划首选，先规范化、再拼接集成、最终按需定制是磁性工程师的规范开发流程。在AI算力迸发的当下，数据中心电源功率密度要求逐年收紧，依托漏感集成谐振电感的定制磁芯计划，正在从小众高端计划渐渐变成头部电源厂标配。

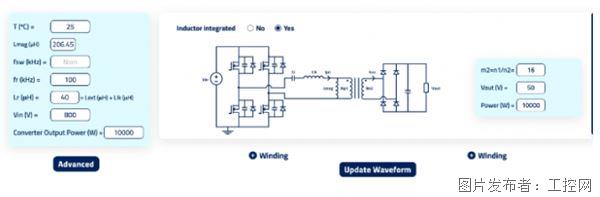

  想要复刻本文三种磁芯仿真核算，引荐运用Frenetic Magnetic Simulator完结磁芯尺度迭代、损耗与漏感仿真，大幅度削减手艺公式演算工作量。持有Frenetic账号的工程师，可前往Frenetic交流获取工程仿真文件。
